درب فست آگراداد؛ درب سریع بازشو صنعتی
درب فست یا درب سریع بازشو، یکی از تجهیزات مهم برای مدیریت تردد در کارخانهها، سولهها، انبارها، سردخانهها و محیطهای صنعتی پرتردد است. این دربها با سرعت بالای باز و بسته شدن، زمان عبور لیفتراک، جک پالت و کارکنان را کاهش داده و همزمان به جداسازی فضاها، کنترل دما و کاهش اتلاف انرژی کمک میکنند.
شرکت آگراداد دربهای فست را با توجه به نوع کاربری، ابعاد دهانه، میزان تردد، شرایط محیطی و نیازهای فنی هر پروژه طراحی، تولید و نصب میکند. محصولات درب فست آگراداد در دو مدل اصلی ارائه میشوند:
مدلهای درب فست آگراداد

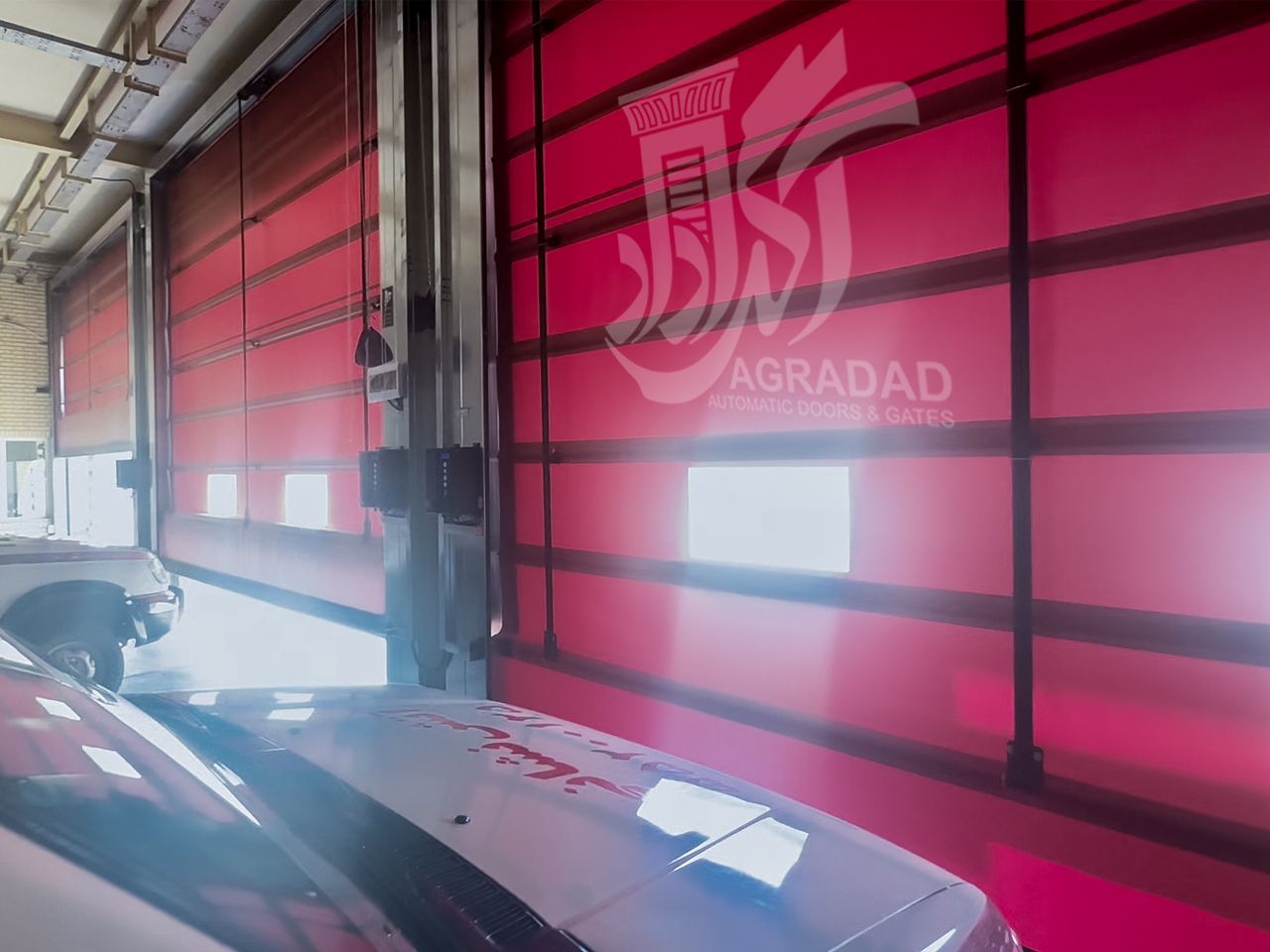

درب فست داخلی
درب فست داخلی برای جداسازی فضاهای داخلی کارخانهها، سالنهای تولید، انبارها، سردخانهها، خطوط تولید و بخشهای مختلف مجموعههای صنعتی استفاده میشود.
این مدل با سرعت بالای باز و بسته شدن، امکان تردد سریع و مداوم را فراهم میکند و باعث میشود دهانه درب برای مدت طولانی باز نماند. به همین دلیل، تبادل هوای بین فضاهای مختلف کاهش یافته و کنترل دما، گردوغبار، آلودگی و جریان هوا بهتر انجام میشود.
درب فست داخلی به دلیل وزن پایین پرده و ساختار انعطافپذیر، استهلاک کمتری نسبت به بسیاری از دربهای صنعتی سنگین دارد و برای محیطهایی با تردد بالا گزینهای کاربردی و اقتصادی محسوب میشود.

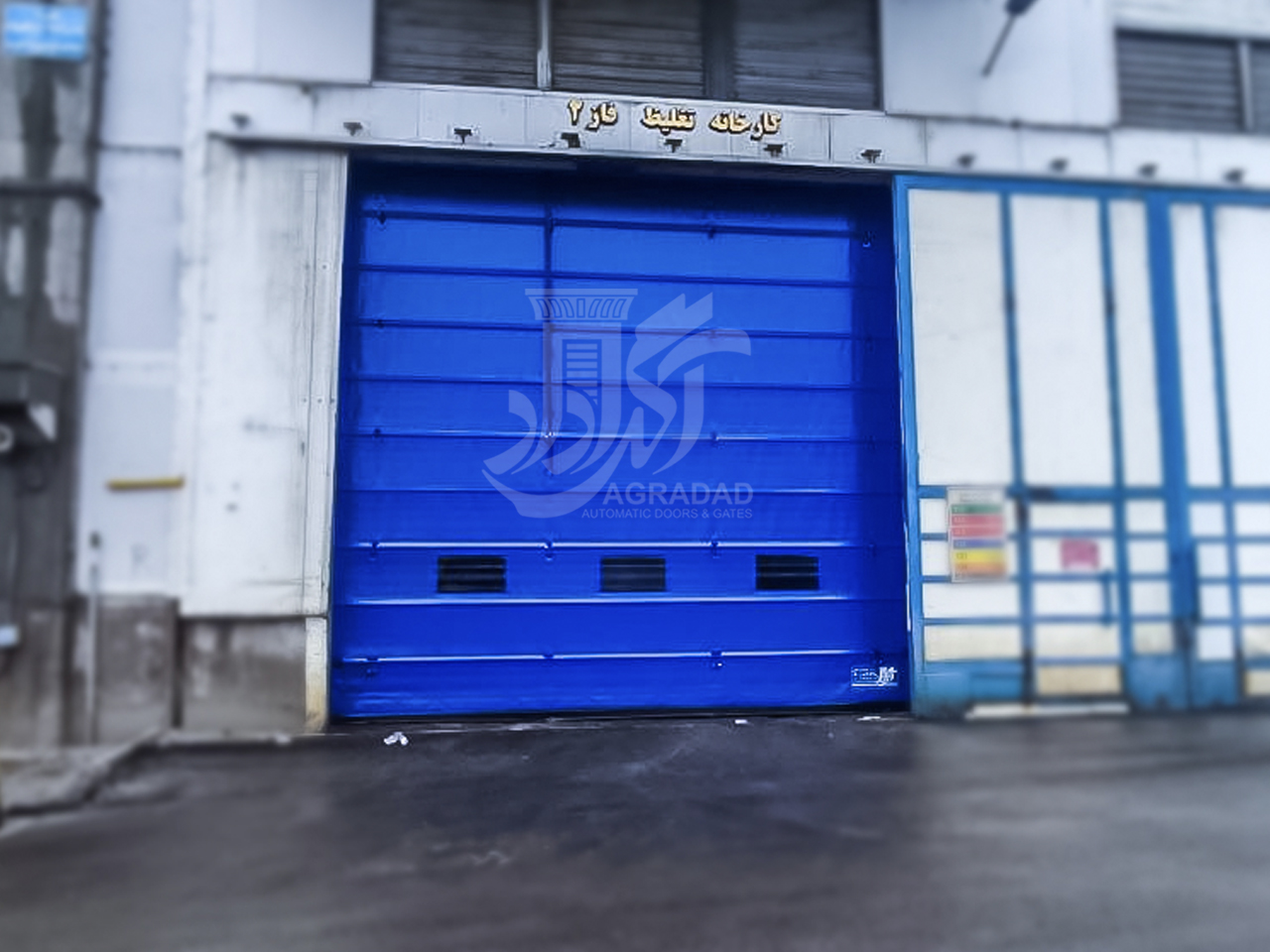

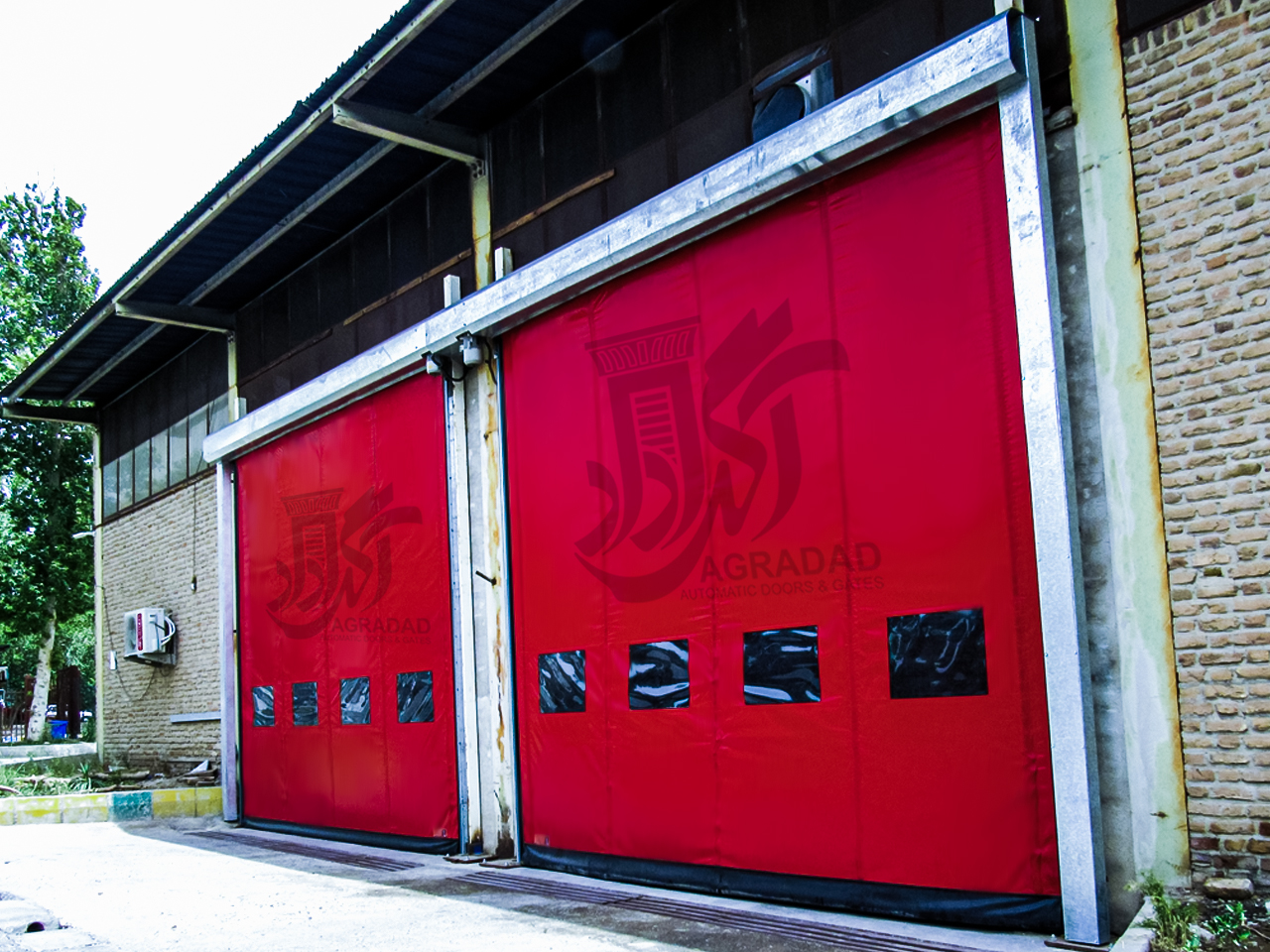

درب فست فولدآپ
درب فست فولدآپ برای ورودیهای خارجی سولهها، کارخانهها، انبارها، مراکز لجستیکی و فضاهایی طراحی شده است که درب در معرض وزش باد و شرایط محیطی قرار دارد.
در این مدل، پارچه درب بهصورت عمودی و آکاردئونی جمع میشود. استفاده از میلبارهای تقویتی در ساختار پارچه ، به توزیع بهتر نیرو و افزایش مقاومت درب در برابر فشار باد کمک میکند. به همین دلیل، مقاومت درب فست فولدآپ در برابر باد، بیشتر از مدلهای فست داخلی است.
سازه، ریلها، تعداد میلبارها، نوع پارچه و موتورگیربکس درب فولدآپ بر اساس ابعاد دهانه، ارتفاع نصب، میزان باد و شرایط پروژه انتخاب میشوند.
مزایای درب فست آگراداد
دربهای فست آگراداد برای محیطهایی طراحی شدهاند که سرعت تردد، کنترل شرایط محیطی و کاهش هزینههای نگهداری اهمیت دارد. مهمترین مزایای این دربها عبارتاند از:
- باز و بسته شدن سریع و مناسب برای ترددهای پرتعداد
- کاهش مدتزمان باز ماندن دهانه درب
- کمک به جلوگیری از اتلاف سرمایش و گرمایش
- کاهش تبادل هوای داخل و خارج
- جلوگیری از ورود گردوغبار، آلودگی، دود و حشرات
- افزایش ایمنی هنگام عبور لیفتراک و جک پالت
- استهلاک پایینتر به دلیل استفاده از پرده انعطافپذیر
- تعمیر و تعویض آسان قطعات
- امکان شخصیسازی ابعاد، رنگ، پنجره دید و نوع فرمان
- قابلیت استفاده در فضاهای داخلی و خارجی
- امکان اتصال به سیستمهای کنترل تردد و اتوماسیون ساختمان، متناسب با نیاز پروژه
ساختار و اجزای درب فست آگراداد
پارچه درب فست
پارچه درب فست آگراداد از پارچه صنعتی انعطافپذیر و مقاوم ساخته میشود. نوع پارچه، روکش و ساختار تقویتی آن بر اساس محل نصب، میزان تردد، دمای محیط، رطوبت، تابش مستقیم خورشید، شستوشو و شرایط کاری انتخاب میشود.
در پروژههایی که مقاومت بیشتر در برابر پارگی، سایش، رطوبت یا تابش فرابنفش موردنیاز باشد، میتوان از پردههای صنعتی تقویتشده با روکش مناسب استفاده کرد. همچنین در صورت نیاز، امکان تعبیه پنجرههای شفاف در ارتفاع دید راننده لیفتراک وجود دارد تا دید بهتر و ایمنی بیشتری هنگام عبور ایجاد شود.
میلبارهای تقویتی
در داخل پرده درب، میلبارهایی برای افزایش استحکام و حفظ شکل پرده به کار میرود. این میلبارها بهخصوص در مدل فولدآپ، نقش مهمی در مقاومت درب در برابر وزش باد دارند.
یکی از ویژگیهای مهم درب فست آگراداد، تعمیرپذیری آسان آن است. اگر لیفتراک یا جک پالت با پرده درب برخورد کند، در بسیاری از موارد میلبارها از محل خود خارج میشوند و از آسیب جدی به سایر اجزای درب جلوگیری میشود. پس از برخورد، میلبارها قابل خارج کردن، بررسی، تعمیر یا تعویض هستند و سپس دوباره داخل جایگاه مخصوص خود در پرده قرار میگیرند.
به همین دلیل، در بسیاری از حوادث، نیازی به تعویض کامل درب وجود ندارد و تعمیرات با سرعت بالا و هزینهای پایینتر انجام میشود.
سازه و ریلهای جانبی
سازه درب فست شامل قابهای جانبی، ریلهای هدایتکننده، تاج یا محفظه بالایی، شفت انتقال حرکت، پایهها، یاتاقانها، اتصالات و تجهیزات نگهدارنده پرده است.
ریلهای جانبی وظیفه هدایت پرده و میلبارها را بر عهده دارند و باعث میشوند حرکت درب در مسیر مشخص و کنترلشده انجام شود. در مدل فولدآپ، طراحی ریلها و محل قرارگیری میلبارها بهگونهای انجام میشود که پرده هنگام باز شدن بهصورت منظم جمع شده و هنگام بسته شدن، سطحی یکنواخت و پایدار ایجاد کند.
جنس سازه و نوع پوشش آن بر اساس شرایط پروژه انتخاب میشود. در محیطهای مرطوب، خورنده، شستوشوپذیر یا فضای باز، نوع متریال و پوشش ضدخوردگی باید متناسب با شرایط محل نصب تعیین شود.
موتورگیربکس درب فست آگراداد
موتورگیربکس، بخش محرک اصلی درب فست است. موتور انرژی الکتریکی را به حرکت دورانی تبدیل میکند و گیربکس با استفاده از نسبت تبدیل مناسب، سرعت موتور را به سرعت کاری موردنیاز درب رسانده و گشتاور لازم برای حرکت پرده را تأمین میکند.
حرکت خروجی موتورگیربکس از طریق شفت، تسمه، زنجیر یا مجموعه انتقال قدرت به پرده منتقل میشود. در مدل داخلی، این حرکت برای جمع شدن عمودی پرده و در مدل فولدآپ، برای بالا کشیدن و جمع شدن آکاردئونی پرده استفاده میشود.
انتخاب موتورگیربکس باید بر اساس وزن پرده، ابعاد دهانه، تعداد دفعات باز و بسته شدن در روز، سرعت موردنیاز، شرایط باد و نوع کاربری انجام شود. در طراحی مهندسی سیستمهای محرک، عواملی مانند گشتاور خروجی، سرعت خروجی، نسبت تبدیل گیربکس، چرخه کاری و شرایط محیطی در انتخاب موتورگیربکس اهمیت دارند.
شرکت آگراداد دربهای فست خود را با دو گزینه موتورگیربکس وارداتی و موتورگیربکس مونتاژ داخلی ارائه میکند. انتخاب هر گزینه بر اساس مشخصات پروژه و اولویتهای کارفرما انجام میشود.
بسته به نوع موتور و تابلو کنترل، امکان استفاده از تجهیزات زیر نیز وجود دارد:
- ترمز نگهدارنده برای کنترل بهتر حرکت پرده
- خلاصکن دستی برای مواقع قطع برق یا شرایط اضطراری
- انکودر برای تشخیص دقیق موقعیت پرده
- میکروسوئیچهای حدی برای تعیین موقعیت باز و بسته
- درایو یا اینورتر برای کنترل سرعت و شتاب حرکت
- سیستم حفاظت در برابر اضافهبار و خطاهای عملکردی
تابلو کنترل و فرمان درب فست
تابلو کنترل، مرکز فرمان و مدیریت عملکرد درب فست آگراداد است. تمامی فرمانهای مربوط به باز شدن، بسته شدن، توقف، حالت دستی، حالت اتوماتیک و عملکرد تجهیزات ایمنی از طریق این تابلو مدیریت میشود.
تابلو کنترل، سیگنالهای دریافتی از لوپدتکتور، سنسورهای ایمنی، فتوسلها، شستیهای فرمان، ریموت کنترل یا تجهیزات کنترل تردد را دریافت کرده و بر اساس تنظیمات انجامشده، فرمان مناسب را به موتورگیربکس ارسال میکند.
قابلیتهای تابلو کنترل درب فست میتواند شامل موارد زیر باشد:
- حالت عملکرد دستی و اتوماتیک
- کلیدهای فرمان باز، بسته و توقف
- شستی توقف اضطراری
- تنظیم زمان باز ماندن درب
- تنظیم تأخیر بسته شدن پس از عبور وسیله
- تنظیم سرعت باز و بسته شدن
- کنترل موقعیت باز و بسته
- توقف در صورت دریافت فرمان ایمنی
- جلوگیری از بسته شدن در هنگام وجود مانع
- نمایش خطاها و وضعیت عملکرد سیستم
- امکان اتصال به سیستم کنترل تردد، BMS یا تجهیزات اتوماسیون پروژه
در نسخههایی که تابلو به اینورتر مجهز میشود، شتابگیری و کاهش سرعت موتور نیز قابل تنظیم است. این قابلیت به حرکت روانتر پرده، کاهش ضربه در شروع و پایان حرکت و کنترل بهتر موتور کمک میکند. درایوهای کنترل سرعت معمولاً امکان تنظیم زمان شتابگیری و کاهش سرعت را فراهم میکنند.
سنسور لوپدتکتور و نحوه عملکرد درب
برای باز شدن اتوماتیک درب، سنسور لوپدتکتور در کف زمین و پیش از ورودی درب نصب میشود. این سنسور با شناسایی وسیله نقلیه فلزی، مانند لیفتراک یا جک پالت، فرمان لازم را به تابلو کنترل ارسال میکند. لوپدتکتورها با ارزیابی حلقه القایی نصبشده در کف، امکان تشخیص انواع وسایل نقلیه فلزی را فراهم میکنند.
فرآیند عملکرد درب فست آگراداد به این صورت است:
-
لیفتراک، جک پالت یا وسیله نقلیه صنعتی به ورودی درب نزدیک میشود.
-
لوپدتکتور نصبشده در کف، وسیله نقلیه را شناسایی میکند.
-
سیگنال شناسایی به تابلو کنترل ارسال میشود.
-
تابلو کنترل پس از بررسی شرایط ایمنی، فرمان باز شدن را به موتورگیربکس ارسال میکند.
-
پرده درب با سرعت بالا باز میشود.
-
پس از عبور کامل وسیله و سپری شدن زمان تنظیمشده، درب بهصورت اتوماتیک بسته میشود.
-
اگر مانعی در مسیر درب قرار داشته باشد، سنسورهای ایمنی مانع بسته شدن درب شده یا فرمان توقف و بازگشت را صادر میکنند.
زمان باز ماندن درب، سرعت حرکت، نحوه فرماندهی و زمان شروع بسته شدن میتواند متناسب با نیاز کارفرما و شرایط تردد تنظیم شود.
سیستمهای ایمنی درب فست
دربهای فست آگراداد به تجهیزات ایمنی مجهز میشوند تا از برخورد پرده با افراد، لیفتراک، جک پالت یا سایر موانع جلوگیری شود.
سنسورهای ایمنی در صورتی که وسیله نقلیه هنوز بهطور کامل از دهانه عبور نکرده باشد یا مانعی در مسیر قرار داشته باشد، اجازه بسته شدن درب را نمیدهند. این سیستم باعث میشود خطر آسیب دیدن پرده، موتورگیربکس، سازه درب و وسیله نقلیه کاهش پیدا کند.
بر اساس نیاز پروژه، سیستم ایمنی میتواند شامل فتوسل، سنسور نوری، لبه ایمنی، شستی توقف اضطراری، مدار توقف و تجهیزات حفاظتی دیگر باشد. نوع و تعداد سنسورها بر اساس ابعاد درب، نوع تردد، سرعت حرکت و شرایط محیطی تعیین میشود.
نگهداری و تعمیرات درب فست
درب فست آگراداد به دلیل استفاده از پرده انعطافپذیر و قطعات قابل تعمیر، هزینه نگهداری مناسبی دارد. در صورت برخورد لیفتراک، معمولاً ابتدا باید پرده، میلبارها، ریلهای جانبی، محل اتصال پرده و عملکرد سنسورها بررسی شود.
بازدیدهای دورهای بهتر است شامل موارد زیر باشد:
- بررسی سلامت پرده و میلبارها
- بررسی حرکت روان پرده داخل ریلها
- کنترل شفت، یاتاقانها و اتصالات
- بررسی موتورگیربکس و ترمز
- کنترل تابلو فرمان و اتصالات برق
- تست لوپدتکتور و سنسورهای ایمنی
- بررسی زمانبندی باز و بسته شدن
- پاکسازی ریلها و تجهیزات هدایتکننده
- بررسی فرسودگی تسمهها، بستها و متعلقات انتقال حرکت
در صورت نیاز، میلبارهای آسیبدیده تعویض یا تعمیر شده و پرده نیز در صورت امکان ترمیم میشود. اگر آسیب پرده گسترده باشد، بخش آسیبدیده یا کل پرده بر اساس نظر کارشناسان آگراداد تعویض خواهد شد.
کاربردهای درب فست آگراداد
درب فست آگراداد برای محیطهای مختلفی قابل استفاده است، از جمله:
- کارخانهها و سالنهای تولید
- انبارها و مراکز لجستیکی
- سولههای صنعتی
- سردخانهها و گرمخانهها
- صنایع غذایی و دارویی
- خطوط تولید و مونتاژ
- ورودی و خروجی بارگیری
- پارکینگها و تعمیرگاههای صنعتی
- فضاهای داخلی با تردد زیاد
- ورودیهای خارجی در معرض وزش باد
کارشناسان شرکت آگراداد پس از بررسی محل، مناسبترین مدل درب، سازه، پرده، موتورگیربکس و تابلو کنترل را پیشنهاد میکنند. سپس مراحل طراحی، ساخت، نصب، تنظیم و راهاندازی درب متناسب با مشخصات پروژه انجام میشود.
